我國含碎軟煤層礦井分布廣泛，占比50%左右。中國煤科天地王坡3#煤層屬于典型碎軟煤層，具有強度低、遇水破碎、穩定性差等特點，近年來采用液動定向鉆進技術先后開展了順層定向鉆孔、頂板梳狀鉆孔與底板梳狀鉆孔施工試驗，試驗中存在塌孔卡鉆、成孔深度淺、鉆進效率低等問題，制約礦井區域瓦斯高效治理。
為解決天地王坡碎軟煤層區域瓦斯治理難題，為晉城地區乃至全國碎軟煤層區域瓦斯治理起到示范作用，在中國煤科統籌安排下，由所屬西安研究院、天地王坡、沈陽研究院聯合組建“碎軟煤層氮氣排渣氣動定向鉆進團隊”，針對礦井碎軟煤層氮氣排渣氣動定向鉆進技術進行專項研究。

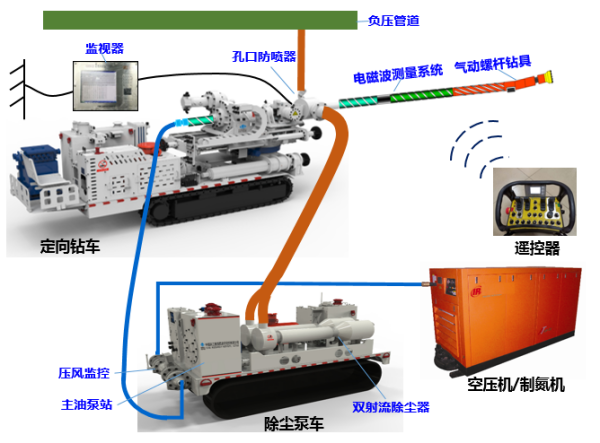

圖為碎軟煤層氮氣排渣氣動定向鉆進成套裝備集成
團隊制定了“碎軟煤層氮氣排渣氣動定向鉆進技術”方案，該技術基于氣動定向鉆進工藝、氣動螺桿鉆具開分支工藝、篩管護孔工藝等，通過在碎軟煤層順層定向高效鉆進長鉆孔，實現碎軟煤層煤巷條帶區域消突和工作面區域遞進式瓦斯抽采。其中西安研究院負責氣動定向鉆進技術攻關與試驗研究，天地王坡負責提出瓦斯治理技術需求和試驗現場安全管理保障，沈陽研究院負責開發2.0MPa新型制氮配套裝置。
團隊通過優化組合形成了碎軟煤層氮氣排渣氣動定向鉆進成套裝備集成，包括：定向鉆機、氣動螺桿鉆具、制氮機、電磁波隨鉆測量系統、除塵泵車等。開發形成了碎軟煤層氮氣排渣氣動定向高效鉆進技術，該項技術以高壓制氮機提供氮氣作為氣源，驅動氣動螺桿鉆具工作實現定向鉆進、排出煤渣，配套電磁波隨鉆測量系統實現軌跡精準測量與控制，實現碎軟煤層氣動定向鉆進成孔。

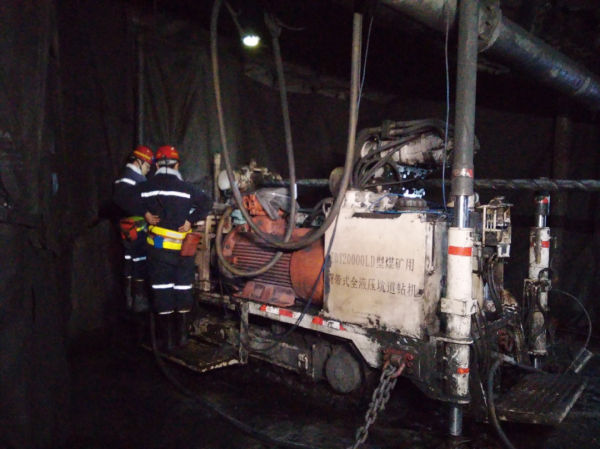

圖為天地王坡井下氣動定向鉆進試驗場景
從2020年7月到2022年7月，團隊采用碎軟煤層氮氣排渣氣動定向鉆進技術，極大提升了鉆進過程煤體穩定性，杜絕了常規空氣壓風鉆進可能出現燒鉆的風險，實現了氣動定向鉆進高效排渣、鉆孔軌跡隨鉆精準測量、鉆孔施工安全控制以及職業健康保障，形成了一套適合天地王坡井下氣動定向鉆進施工方法。在氣動螺桿鉆具、2.0MPa新型制氮裝置、隨鉆測量系統地開發，以及氣動定向鉆進工藝技術、壓風監控/防噴除塵安全鉆進系統研究等方面取得29項技術突破，解決了碎軟煤層長距離精準定向成孔及開分支的技術難題。團隊布局授權國家發明專利13項，發表科技論文16篇，制定企業標準1項。團隊在天地王坡鉆孔試驗進尺4萬米，平均鉆孔深度300米以上，取得了最高月臺效4011米、平均月臺效超3000米與最大孔深437米的成績，標志著我國碎軟煤層定向長鉆孔技術日趨成熟，為實現碎軟煤層區域瓦斯高效治理模式提供技術支撐。

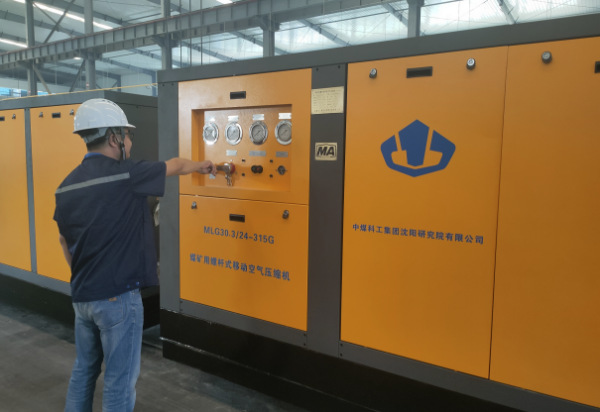

圖為項目組員現場調試沈陽研究院高壓制氮機
該項技術的突破，顯著發揮了天地王坡作為中國煤炭科工集團科技產品、技術孵化基地作用，有效推進了我國碎軟煤層區域瓦斯高效治理模式。目前西安研究院在安徽、貴州、山西、陜西多個礦區正積極開展氣動定向鉆進技術推廣，促進鉆探裝備銷售和工程合同額5.6億元；天地王坡采用氣動定向鉆進技術進行區域瓦斯治理，既節約了施工成本也實現了瓦斯超前治理，為后續礦井安全生產打下基礎；沈陽研究院高壓制氮機性能穩定，已得到各地煤礦企業的認可。
此次西安研究院、天地王坡、沈陽研究院團隊聯合攻關的成功，一方面是認真貫徹中國煤科“1245”總體發展思路，落實“創新驅動、聚焦主業”兩大戰略的具體實踐；另一方面是中國煤科二級企業大兵團作戰，充分發揮各自優勢、團結協作聯合創新、實現共贏發展的良好示范，彰顯出中國煤科團隊作戰的“硬核”實力。
